● 符合水流特性的軸對稱環形流道，流通能力強。
● 解決氣蝕問題。
● 通過閥門的介質，在壓力變化下降的區域形成氣泡，在穩定狀態下，氣泡會破裂，周圍的水分子會迅速過來補充，形成沖擊。如果在閥壁上破裂，對閥壁形成沖擊力，就會把閥壁啃穿，這種現象被稱為氣蝕。活塞式調流調壓閥有兩種解決氣蝕的方案。

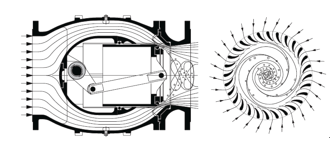

● a、扇葉圈：扇葉圈是由均勻分布的導流葉片，將上游的介質流分為多股小流，并在扇葉圈的引導下做螺旋流動。介質流被迫改變流向，產生的氣泡被限制在管道中央，失穩氣泡的破裂不在管道與閥門的壁面，故而不產生氣蝕破壞。

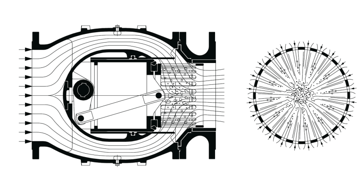

● b、鼠籠：鼠籠是在活塞前部延伸出的一段帶孔的圓筒，孔是對稱均布的，孔狀與數量依工況而定。介質流經過圓柱形鼠籠節流孔時被分成多股高速流體，沿徑向向鼠籠中心噴射對撞，由此氣蝕被限定在鼠籠中心，因而也不會對閥門和管道產生氣蝕破壞。鼠籠式適合于高壓差的工況，當下游壓力小于上游的三分之二時，設計采用鼠籠式。

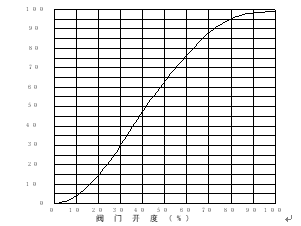

● 具有線性調節特性。活塞閥的開度與流量成線性關系，調節精度高，調節過程中流量/壓力偏差不超過±5%。
● 工況條件下噪音低、振動小。根據現場壓力和流量工況進行定制化設計，使得閥門不會處于極限開度運行，因此工況條件下噪音低、振動小。
● 控制壓力波動，不引發水錘。閥門關閉先快后慢，避免調解過程中流量和壓力的突變，不引發水錘。
● 啟閉力矩小。閥門啟閉件為活塞，閥門關閉時，活塞在導軌上做直線運動，不受介質的“盲板力”，啟閉扭矩很小。
● 密封性能好。采用金屬對金屬與金屬對橡膠的雙重密封，確保零泄漏。

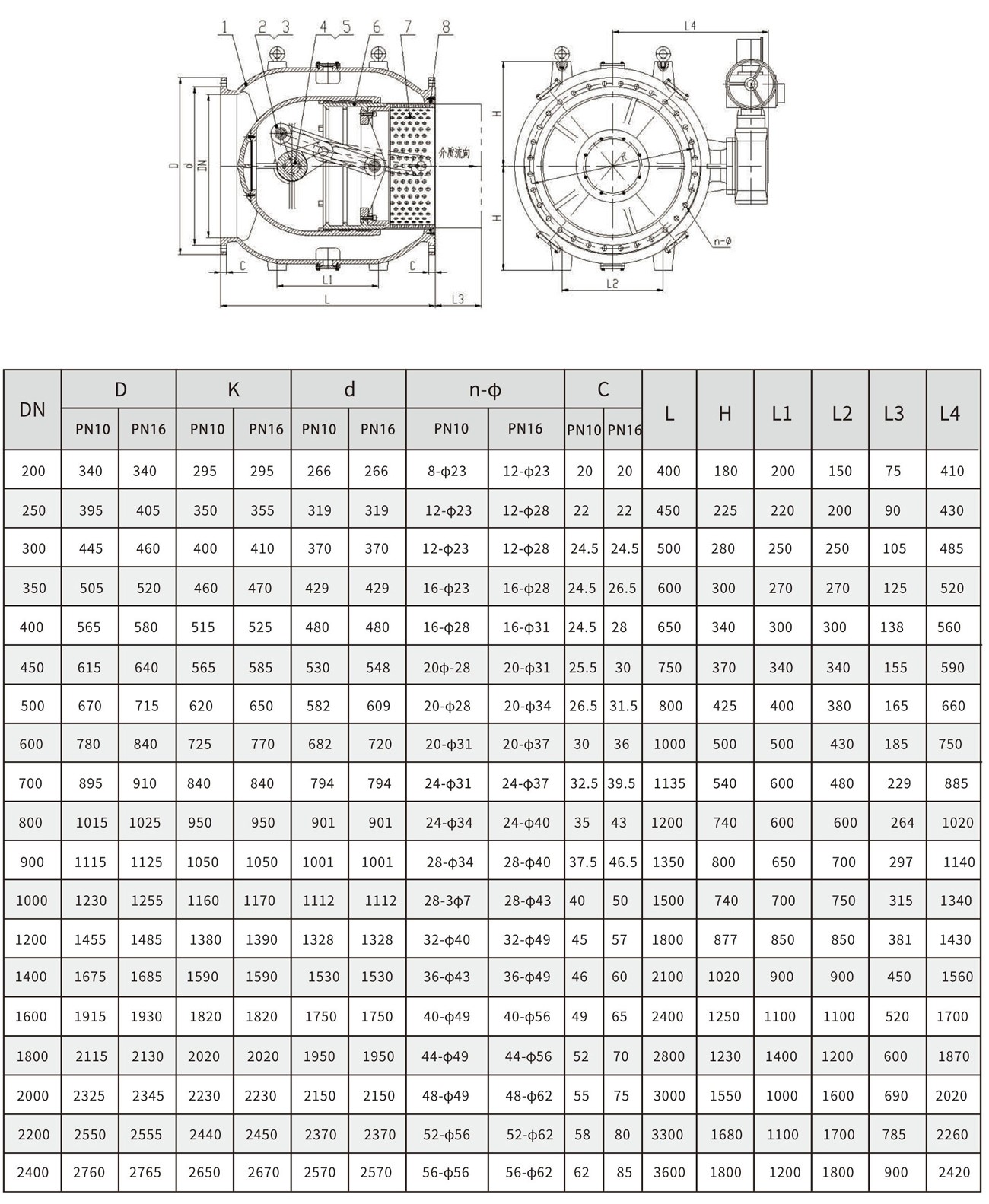

| 序號 | 零件名稱 | 零件材料 |
1 | 閥 體 | 球墨鑄鐵QT450-10、鑄鋼WCB |
2 | 曲 柄 | 鑄鋼WCB、不銹鋼06Cr19Ni10、20Cr13 |
3 | 連 桿 | 鑄鋼WCB、不銹鋼06Cr19Ni10、20Cr13 |
4 | 閥 軸 | 不銹鋼20Cr13、06Cr19Ni10 |
5 | 軸 承 | 復合自潤滑軸承、鋁青銅ZCuAl10Fe3 |
6 | 活 塞 | 不銹鋼06Cr19Ni10 |
7 | 密封圈 | 丁腈橡膠NBR、三元乙丙橡膠EPDM |
8 | 閥 座 | 不銹鋼06Cr19Ni10 |
