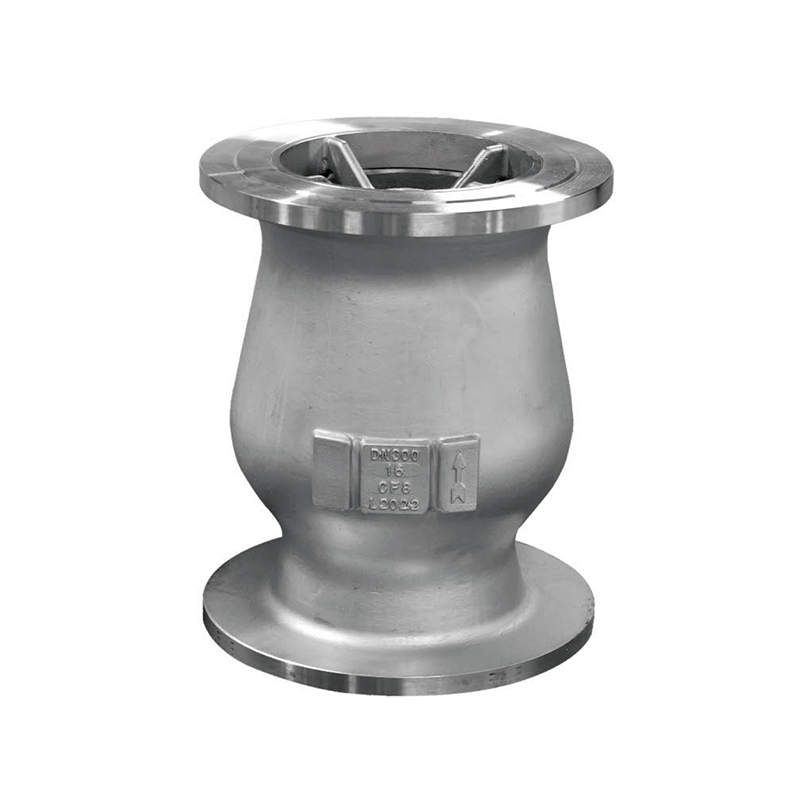

BNSV 靜音止回閥
概述
該產品是我公司工程技術人員參照國內外同類型先進產品而設計的，內部流道采用流線型設計并設有導流體，使流體阻力大大減少。該閥主要用于水泵出口或其他防止介質倒流的地方，可有效防止普通止回閥介質倒流時產生的水錘沖擊和噪音，從而延長了使用壽命。且采用多元密封結構：金屬與橡膠相結合、閥座密封面采用錐面密封，在中、低壓條件下關閉嚴密，無泄漏，克服了一般止回閥密封性能差的缺點，是止回閥更新?lián)Q代的產品，歡迎選購！

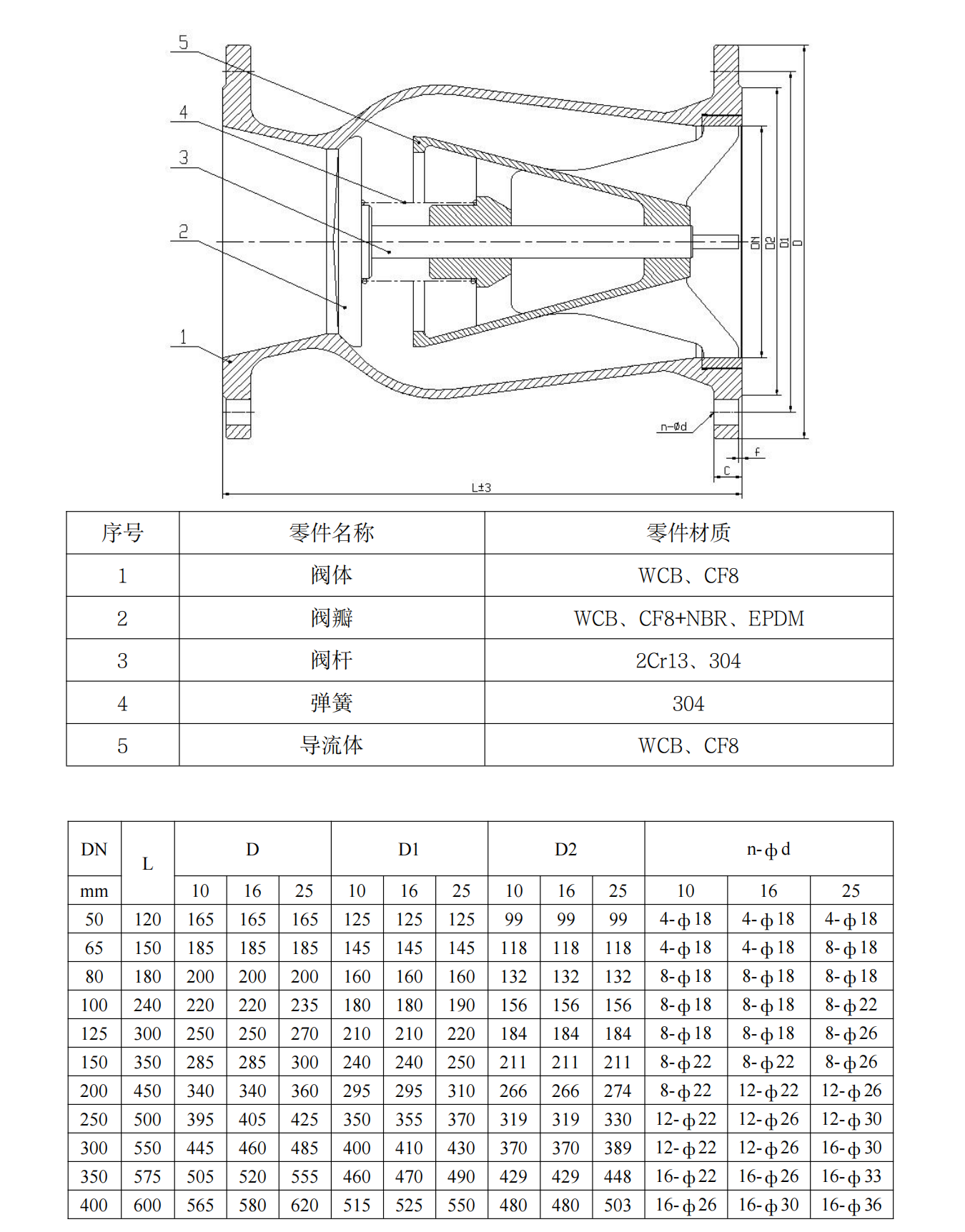

該閥的結構特征如圖所示。該閥的主要特點是在閥門出口端安裝了一個導流體。當介質從進口進入后，托起閥瓣流向出口。當介質停止進入時，出口管道內的介質必然急速回流。由于導流體的作用，回流的介質順著導流體的外表面和閥體的內表面滑向進口，使倒流的介質不直接作用在閥瓣的大端面上，從而避免倒流介質對閥瓣的沖擊，避免了水錘的產生，從而達到靜音的效果。
序號 | 零件名稱 | 零件材質 |
1 | 閥體 | WCB、CF8 |
2 | 閥瓣 | WCB、CF8+NBR、EPDM |
3 | 閥桿 | 2Cr13、304 |
4 | 彈簧 | 304 |
5 | 導流體 | WCB、CF8 |
