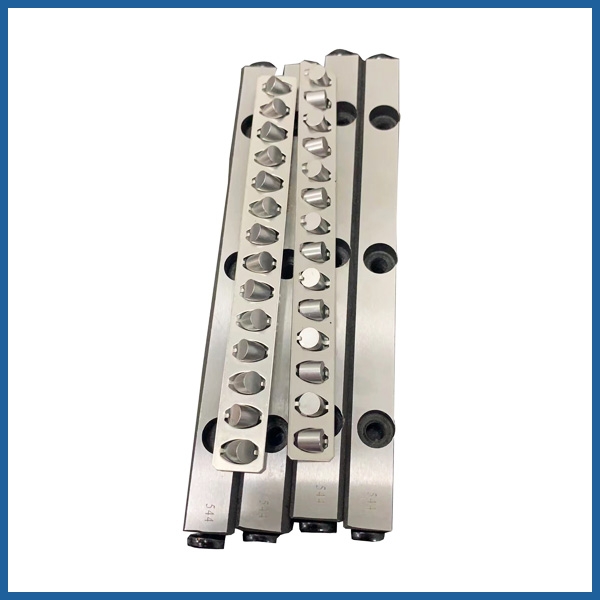

?交叉滾動導軌（又稱交叉滾子導軌）是一種高精度滾動導軌，其滾動體（滾子）在 V 型導軌面間交叉排列，能同時承受徑向、軸向及傾覆力矩，具有高剛性、高精度、運動平穩等特點，廣泛應用于精密機床、測量儀器、半導體設備等場景。選擇時需結合其結構特性和應用需求，重點考慮以下因素：
一、負載特性
交叉滾動導軌的承載能力與其結構設計、滾子尺寸及材料密切相關，需匹配實際負載需求：
額定動載荷與靜載荷：
額定動載荷（C）：導軌在長期往復運動中，允許承受的最大載荷（單位：N），需根據實際工作載荷（考慮沖擊和慣性力）選擇，通常要求工作載荷≤C/3~C/5，以保證壽命。
額定靜載荷（C?）：靜止或低速運動時能承受的最大載荷，需滿足工作載荷≤C?/2（避免滾子與導軌面產生塑性變形）。
載荷方向：
交叉滾子導軌可承受多向載荷（徑向、軸向、力矩載荷），但需明確主要受力方向：
若承受較大傾覆力矩（如精密旋轉工作臺），需選擇長行程、寬導軌間距的型號（提高抗傾覆能力）；
若以徑向載荷為主（如直線滑臺），需確保滾子與導軌面接觸均勻，避免偏載。
二、精度等級
交叉滾動導軌的精度直接影響設備的定位精度和運動平穩性，需根據應用場景的精度要求選擇：
常用精度指標：
行走平行度：滑塊運動軌跡與導軌基準面的平行度，精密級（P 級）可達 0.01mm/1000mm，普通級（N 級）為 0.02~0.05mm/1000mm。
間隙：滾子與導軌面的配合間隙，可通過預緊調整（無間隙或微量過盈），高精度場景（如測量儀器）需選擇 “零間隙” 或 “預緊級”，避免反向運動時的 “空程”。
平面度：導軌安裝基面的平面度誤差，需≤0.01mm/m（精密級），否則會導致導軌受力不均，加劇磨損。
適用場景對應精度：
普通自動化設備（如輸送線）：選擇 N 級即可；
精密機床、坐標測量機：需 P 級或更高精度（如 SP 級，行走平行度≤0.005mm/1000mm）。
三、行程與安裝空間
交叉滾動導軌的行程和尺寸需與設備結構匹配，避免因空間限制影響使用：
行程長度：根據運動部件的最大移動距離選擇，標準導軌長度通常為 500mm~3000mm，超長行程可定制拼接（需保證拼接處精度）。
安裝尺寸：
寬度：導軌寬度（如 15mm、20mm、30mm 等）需與設備安裝空間適配，寬導軌承載能力更強，但占用空間更大。
高度：滑塊與導軌的總高度需符合設備整體結構設計，避免與其他部件干涉。
結構形式：
分體式：導軌與滑塊分離，安裝靈活，適合長行程；
一體化：導軌與底座集成，剛性更高，適合短行程高精度場景（如小型滑臺）。
四、環境適應性
交叉滾動導軌的密封性和材料需適應工作環境，避免污染物或極端條件影響壽命：
粉塵與潮濕環境：
選擇帶密封端蓋和刮屑板的滑塊（如橡膠密封唇），防止粉塵、水汽進入滾子間隙（尤其在機床加工、戶外設備中）。
潮濕或腐蝕性環境（如沿海、化工）需選用不銹鋼材質（導軌、滑塊、滾子均為不銹鋼），表面可做鈍化處理。
高溫 / 低溫環境：
高溫（≥80℃）時，需使用耐高溫潤滑脂（如聚脲基脂），導軌材料選擇耐熱鋼（如 SUJ2 經高溫回火）；
低溫（≤-10℃）時，采用低溫潤滑脂（如硅基脂），避免潤滑脂凝固。
潔凈環境：
半導體、醫藥設備需選擇無潤滑或低揮發潤滑的導軌（如固體潤滑滾子），避免油脂揮發污染環境，同時配備全封閉防護罩。
五、預緊力與剛性
預緊力是調整導軌剛性和間隙的關鍵參數，需根據負載和精度需求設定：
預緊等級：通常分為 0 級（無預緊）、1 級（輕預緊）、2 級（中預緊）、3 級（重預緊），預緊力越大，剛性越高（變形量越小），但摩擦力也越大（影響運動靈活性）。
選擇原則：
輕載、高速運動（如自動化抓取機構）：選 0 級或 1 級預緊，減少能耗和發熱；
重載、高精度定位（如加工中心工作臺）：選 2 級或 3 級預緊，提高抗變形能力，保證加工精度。
六、潤滑與維護
合理的潤滑和維護能延長導軌壽命，需考慮維護便捷性：
潤滑方式：
常規場景：通過滑塊注油嘴定期加注潤滑脂（如鋰基脂），建議運行 100km 或每月補充一次；
長期免維護場景：選擇預注滿長效潤滑脂的滑塊（如含聚四氟乙烯添加劑的潤滑脂），適合難以頻繁維護的設備。
維護便利性：
滑塊是否易拆卸（便于更換密封件或滾子）；
導軌表面是否便于清潔（如光滑無凹槽，減少油污和粉塵堆積）。
