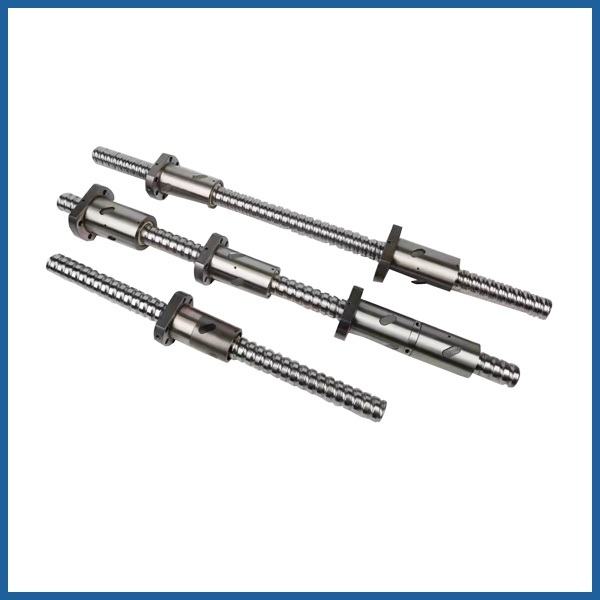

?滾珠絲桿作為高精度傳動部件（用于機床、自動化設備等），其打磨拋光直接影響傳動精度、耐磨性和使用壽命，需嚴格控制尺寸精度、表面質量、形位公差，過程中需注意以下關鍵細節：
一、預處理：確保基準與清潔
基準面校準
打磨前需確認絲桿毛坯的中心孔（兩端頂尖孔）精度，用頂尖架支撐，通過百分表檢測徑向跳動（≤0.01mm），若超差需先修復中心孔（如研磨），避免因基準偏差導致打磨后絲桿彎曲或尺寸不均。
對絲桿外徑、螺紋底徑等關鍵尺寸進行粗測，明確打磨余量（單邊余量通常 0.1-0.3mm，避免余量過大導致加工變形）。
表面清潔與缺陷檢查
清除毛坯表面的氧化皮、油污、毛刺（可用鋼絲刷或噴砂處理），避免雜質嵌入打磨工具影響精度。
目視或滲透檢測檢查表面缺陷（如裂紋、氣孔、劃痕），缺陷深度＞0.2mm 時需先補焊修復（用同材質焊絲），否則打磨后會暴露缺陷導致報廢。
二、打磨階段：控制尺寸與形位精度
選擇適配工具與參數
工具選擇：
粗磨（去除余量）：用樹脂結合劑砂輪（粒度 80-120 目），硬度中等（如中軟級），避免過硬砂輪產生燒傷；
半精磨：用粒度 150-240 目的砂輪，減少表面粗糙度（Ra≤1.6μm）；
針對螺紋滾道等復雜曲面，需用成型砂輪（與滾道曲率匹配），避免手工打磨導致形狀偏差。
參數控制：
砂輪線速度：粗磨 15-20m/s，精磨 20-30m/s，速度過高易產生高溫（導致絲桿表面退火，硬度下降）；
進給量：粗磨 0.05-0.1mm / 次，精磨 0.01-0.03mm / 次，進給過快會導致表面波紋或尺寸超差。
避免加工變形
打磨時采用 “兩端支撐 + 中間輔助支撐”（長徑比＞20 的絲桿），防止工件因自重彎曲（尤其空心絲桿）。
冷卻充分：使用乳化液或切削液持續沖洗打磨區域（流量≥5L/min），降低磨削熱（控制工件溫升≤50℃），避免熱變形或表面燒傷（表現為藍色氧化層）。
對稱打磨：對絲桿外徑、螺紋兩側面交替打磨，避免單邊受力導致彎曲（每打磨 3-5 次翻轉 180°，用百分表監測直線度）。
三、拋光階段：提升表面質量與光滑度
拋光工具與材料匹配
粗拋：用羊毛輪 + 氧化鋁拋光膏（粒度 W40-W20），去除打磨痕跡（Ra 降至 0.8μm 以下）；
精拋：用棉布輪 + 金剛石拋光膏（粒度 W14-W5），針對螺紋滾道、絲桿軸肩等精密部位，手工或機械拋光（需保持拋光方向與螺紋旋向一致，避免交叉劃痕）。
禁止使用鋼絲輪等硬質工具拋光螺紋工作面（會劃傷表面，破壞精度）。
控制表面粗糙度與完整性
拋光后表面粗糙度需符合要求：絲桿外徑 Ra≤0.4μm，螺紋滾道 Ra≤0.2μm（用粗糙度儀檢測），無明顯劃痕、麻點或拋光膏殘留。
避免過度拋光：螺紋牙型（如牙頂、牙底）需保持原始輪廓（通過牙型規檢查），過度拋光會導致齒厚減薄（允許誤差≤0.01mm），影響與滾珠的配合間隙。
四、精度檢測與形位公差控制
關鍵尺寸檢測
絲桿外徑：用千分尺在不同截面（每 500mm 測 1 點）測量，尺寸公差控制在 h5-h6（如 φ30mm 絲桿，公差 0/-0.013mm）；
螺紋中徑：用三針測量法（配合千分尺），確保中徑公差符合圖紙（通常 IT5-IT6 級）；
螺距誤差：用螺距儀或激光干涉儀檢測，累積誤差≤0.02mm/300mm（高精度絲桿需≤0.01mm/300mm）。
形位公差檢查
直線度：用平尺或激光準直儀檢測，全長度直線度≤0.015mm/m；
圓跳動：頂尖支撐下，用百分表測絲桿外徑的徑向圓跳動≤0.005mm；
螺紋牙型對稱度：用投影儀檢查，偏差≤0.01mm（確保滾珠受力均勻）。
五、后處理：防銹與保護
清潔與去毛刺
拋光后用超聲波清洗（清洗劑為酒精或專用金屬清洗劑），徹底去除殘留拋光膏、鐵屑（尤其螺紋間隙內的雜質），避免裝配后磨損。
手工去除螺紋兩端、軸肩的微小毛刺（用細油石輕擦，不可損傷工作面）。
防銹處理
清洗后立即涂抹防銹油（如薄層防銹脂），或進行磷化、鍍鉻處理（根據使用環境），避免潮濕環境下生銹（銹蝕會導致傳動卡頓）。
存放時用 V 型架支撐，避免擠壓變形，外套防塵罩（防止灰塵附著）。
六、安全與操作規范
打磨拋光時佩戴防護裝備（護目鏡、防塵口罩、手套），避免金屬碎屑或拋光膏飛濺傷人；
機械拋光時固定工件牢固（防止高速旋轉時飛出），手工拋光用力均勻（避免局部過熱）；
定期檢查打磨 / 拋光工具（如砂輪平衡、拋光輪磨損），工具失衡會導致工件振動，影響精度。
