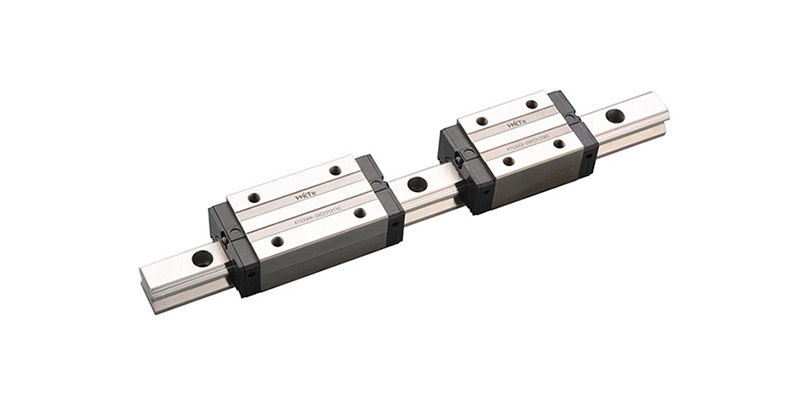

?靜音交叉導軌（如交叉滾子導軌）的精度檢測需針對其核心性能指標（如平行度、垂直度、定位精度、間隙等），結合專用工具和規范流程進行，以確保其在精密設備（如半導體設備、檢測儀器、機器人關節）中實現高精度運動。以下是具體的檢測方法和操作要點：
一、具體檢測方法與操作步驟
1. 平行度檢測（確保導軌兩側運動一致性）
檢測對象：交叉導軌的上下導軌面（或兩平行滑塊的運動方向）。
操作步驟：
將導軌固定在精密大理石平臺（平面度≤0.005mm/m）上，確保導軌安裝面與平臺緊密貼合（用塞尺檢查縫隙≤0.002mm）。
將 0 級精密水平儀（分辨率 0.001mm/m）橫向放置在滑塊上，沿導軌全長（每 50mm 為一個測量點）緩慢移動滑塊，記錄水平儀讀數。
計算最大讀數與最小讀數的差值，即為平行度誤差（合格標準：≤0.003mm/m，高精度場景需≤0.001mm/m）。
注意：檢測時需避免手部接觸水平儀（體溫會導致讀數漂移），建議用隔熱手套操作。
2. 垂直度檢測（針對多軸聯動場景）
檢測對象：滑塊運動方向與基準側面（或另一正交導軌）的垂直偏差。
操作步驟：
將 0 級直角尺（長邊精度 0.001mm/100mm）的一側貼合導軌基準側面，另一側朝向滑塊運動方向。
在滑塊上固定百分表（量程 0-10mm，精度 0.001mm），使表針垂直抵觸直角尺的測量面。
緩慢移動滑塊（行程≥100mm），記錄百分表最大與最小讀數差，即為垂直度誤差（合格標準：≤0.002mm/100mm）。
替代方案：用激光干涉儀的垂直度測量模塊，通過雙光束正交測量，精度可達 0.001mm/m。
3. 定位精度與重復定位精度檢測（核心運動精度）
檢測對象：滑塊沿導軌運動時的位置準確性和一致性。
操作步驟：
定位精度：
在導軌旁固定高精度光柵尺（精度≤1μm）或激光干涉儀反射鏡，滑塊上安裝讀數頭（與光柵尺對齊）。
控制滑塊按設定間隔（如 10mm / 步）從起點運動到終點（全行程），記錄每個目標位置的實際讀數與理論值的偏差，計算最大偏差（合格標準：≤±0.002mm，高端場景需≤±0.001mm）。
重復定位精度：
選擇 3-5 個固定位置（如行程中點、兩端點），控制滑塊反復定位（至少 10 次），用千分表記錄每次的實際位置，計算最大值與最小值的差值（合格標準：≤±0.001mm）。
注意：檢測前需讓導軌運行 10-20 次全行程（“跑合”），消除安裝應力導致的初始偏差。
4. 間隙（游隙）檢測（影響運動穩定性）
檢測對象：滑塊與導軌之間的軸向（運動方向）和徑向（垂直運動方向）松動量。
操作步驟：
軸向間隙：
固定滑塊，用測力計沿運動方向緩慢推拉滑塊兩端，通過百分表測量滑塊的移動量（合格標準：≤0.001mm，預緊導軌應無明顯間隙）。
徑向間隙：
將滑塊固定在水平狀態，在滑塊上方施加垂直載荷（如 10N），用百分表測量滑塊的下沉量；卸載后測量回彈量，兩者差值即為徑向間隙（合格標準：≤0.002mm）。
意義：間隙過大會導致 “空行程”，影響定位精度；過小則會增加摩擦噪聲（與 “靜音” 特性沖突），需平衡預緊力。
5. 運行直線度檢測（軌跡平滑性）
檢測對象：滑塊運動軌跡在垂直面和水平面的直線偏差。
操作步驟：
將精密平尺（直線度≤0.002mm/1000mm）平行放置在導軌旁，作為基準。
在滑塊上固定百分表，分別測量垂直方向（Z 向）和水平側向（Y 向）與平尺的間隙，沿全行程移動滑塊，記錄最大偏差（合格標準：≤0.003mm/m）。
高端場景用激光干涉儀的直線度測量模式（如 Renishaw XL-80），可同時檢測水平和垂直方向直線度，精度達 0.1μm/m。
二、檢測環境與注意事項
環境控制：
溫度：20±1℃（溫度波動會導致導軌熱變形，每℃誤差約 11μm/m）。
濕度：40%-60%（避免金屬銹蝕或?qū)к墲櫥笔В?br>振動：地面振動加速度≤0.01g（可通過防震花崗巖平臺隔離）。
操作規范：
檢測前清潔導軌表面（用無水乙醇擦拭），避免粉塵影響測量精度。
所有工具需定期校準（如激光干涉儀每年校準一次，百分表每 6 個月校準一次）。
檢測時滑塊運動速度≤50mm/s（高速運動可能因慣性導致讀數偏差）。
